Los Lainez

Los Lainez, su historia en Cevaconsult
Lainez

Cuando Luis Lainez Franco llegó a trabajar a Cevaconsult, hace 27 años, su entonces único hijo, Luis Lainez Merchán, o ‘Junior’ como le decimos todos, tenía apenas dos meses de nacido.

Desde entonces Cevaconsult ha tenido el agrado de ser parte de su crecimiento personal y profesional.

Conoce un poco más de esta historia donde padre e hijo trabajan unidos, compartiendo su pasión por la Ingeniería y la Geotecnia, en el siguiente video donde podrás ver la entrevista que nos ofrecieron.

ARQUITECTURA PARAMÉTRICA

Arquitectura Paramétrica
Diseños ilimitadamente creativos y optimización de proyectos constructivos

Cada día son más y mejores los recursos tecnológicos que se han creado para facilitar e incrementar la eficiencia en el trabajo de los profesionales de la construcción, especialmente en lo que se refiere a programas de diseño arquitectónico, que en la actualidad son, en su mayoría, herramientas digitales.

Entre ellos se encuentra la aún novedosa (al menos para nuestro medio) Arquitectura Paramétrica, o generativa (Generative Design, como se denomina en inglés), que es una técnica de diseño, mediante la cual el creador introduce variables en un software, donde se manipulan dichos parámetros para crear un resultado.

unnamed

La información introducida puede variar de acuerdo al proyecto, e incluir por ejemplo, medidas de espacio y volumen, temperatura etc. Los algoritmos con los que cuenta la plataforma direccionan estos datos planteando cómo organizar y relacionar los elementos del diseño y sus requerimientos.

Este método para hacer Arquitectura es considerado por muchos de quienes lo aplican, como una combinación de arte y matemáticas. Se caracteriza por ser una herramienta que permite innovar en diseños, así como llegar a límites antes no conocidos en el manejo de la organización y modelado de materiales, para crear estructuras complejas y originales.

Aunque al utilizarlo se abren múltiples posibilidades de crear volúmenes geométricos con movimiento y fluidez, no deja de ser un sistema que ofrece mucha precisión en sus resultados, al estar estrechamente vinculado con las matemáticas.

Otra ventaja de trabajar con este sistema, es que brinda la posibilidad de automatizar y reducir el tiempo -mejorando resultados- de muchos de los procesos que forman parte de la ejecución de un proyecto de construcción.
Para comprenderlo mejor cómo funciona, por ejemplo pensemos en una forma simple como un cubo, cuyas variables serían sus aristas, la longitud, anchura y altura, de las que dependen su tamaño.

Tendremos tantos posibles diseños como cantidad de variaciones hagamos a estas aristas, permitiéndonos crear diferentes y nuevas formas geométricas.

Por eso, al crear diseños arquitectónicos el proyecto requiere que el diseñador realice el proceso de introducir parámetros y restricciones, dando pie a la creación de cientos de posibilidades de diseños versátiles, que irán más allá de la geometría y las formas tradicionales, para crear sistemas entre todas las variables.

A diferencia de la Arquitectura tradicional, la Paramétrica permite que los proyectos puedan ser modificables al instante, produciendo diseños flexibles con resultados comprobados.

El sistema de Arquitectura Paramétrica hace cálculos desde lo conocido hasta lo desconocido, realizando flujos de datos, que se logran en cuatro etapas generales:

  • • Definición de condiciones iniciales
  • • Preparación del procedimiento paramétrico (utilidad específica)
  • • Ejecución del procedimiento
  • • Selección e interpretación de resultados, además del conjunto de parámetros considerados como son:
    • · Ambientales
    • · Globales
    • · Locales
    • · De ejecución

EN ECUADOR : hospital Paramétrico de Puyo

Aunque en nuestro país aún este sistema no es muy conocido y resulta novedoso, ya  existe una edificación diseñada con este concepto. Se trata del Hospital “Paramétrico” ubicado en el cantón Puyo, provincia de Pastaza, en la región Amazónica, que fue inaugurado en el año 2013.

El estudio español PMMT, de los arquitectos Patricio Martínez y Maximiá Torruella, estuvo a cargo de la construcción de este proyecto, que se ejecutó en un año.

Lo hicieron utilizando un modelo “basado en una combinación de reglas paramétricas —de combinaciones de variables—”, con miras a que la infraestructura sea capaz de adaptarse a todas las circunstancias y cubrir las diversas necesidades. Es decir, debía ser flexible y adaptable a lo que se requiriera, pero a la vez con la fortaleza que permitiera una larga vida útil.

02-mg-2256-mod_1553246573

“Se trata de solapar y optimizar los procesos haciéndolos más eficientes y reduciendo el tiempo de construcción y puesta en marcha de un hospital”, dijo Martínez al diario español El País, a poco tiempo de inaugurado su proyecto.

El hospital tiene 12.000 metros cuadrados, construido de última generación, en tiempo récord gracias a un alto grado de prefabricación, a la construcción en seco y a “un gran compromiso con la industria local”.

Con la constructora Makiber levantaron 21 pabellones modulares unidos por una cubierta inclinada y cosidos por dos pasillos principales, uno técnico y otro público. Esta organización en pabellones permite que todas las estancias del hospital dispongan de iluminación y ventilación natural, que ingresa desde los patios que se cubren entre los módulos.

Una serie de cubiertas desiguales protege al hospital, mientras dos grandes pórticos (extensiones de las cubiertas) señalan las urgencias y el acceso. Los muros de los pabellones configuran las fachadas principales del hospital.

Según sus creadores, el concepto del hospital se basó en un análisis profundo de la métrica y los parámetros que definen los equipamientos sanitarios de gran complejidad, como son los hospitales.

Su organización en pabellones permite que todas las estancias del hospital, sin excepción, dispongan de iluminación y ventilación natural gracias a los patios que se intercalan entre las barras, lo que garantiza una gran eficiencia energética desde el punto de vista de la iluminación y la climatización.



GRIETAS PELIGROSAS

Grietas peligrosas, ¿Cómo detectarlas?
grietas3

La presencia de grietas suele causar preocupación entre quienes ocupan la edificación donde se presentan, no sólo por su desagradable aspecto, sino además por el temor de que su presencia sea el signo de un daño grave que represente peligro.

Para saber cómo proceder ante la aparición de una o varias de ellas, el primer paso es saber distinguir si se trata realmente de grietas o de fisuras.

Estas últimas, no superan el milímetro de apertura. Normalmente no afectan a los ladrillos o bloques, solo al revestimiento. Pueden aparecer en cualquier espacio debido a la dilatación de los materiales, al asentamiento en el terreno o a otros factores cotidianos y no son peligrosas.

Sin embargo, si estas finas líneas se presentan en partes estructurales no hay que perderlas de vista e investigar la causa de su aparición, para prevenir peligros.
A diferencia de las fisuras, las grietas presentan aperturas que superan el milímetro de ancho. No todas representan peligro, su gravedad depende de factores como la parte donde aparecen, su tamaño, profundidad y orientación.

INVESTIGAR LAS CAUSAS
Es importante observar y registrar los cambios que se vayan produciendo en las grietas desde que estas son detectadas, por un período de tiempo determinado, pues a mayor información se obtenga de sus causas y efectos, será mayor la probabilidad de elegir la mejor solución.
Los especialistas se fijan, por ejemplo, en la forma que tienen, su orientación, tamaño, profundidad, en si las grietas se mantienen estáticas o son dinámicas, en qué época del año y en qué situación meteorológica aparecieron.

grietas2

También es importante conocer si en determinada temporada climática se agravan; si su aparición y apertura coinciden con obras en edificaciones o viviendas colindantes, entre otras cosas.
Algunos de los resultados que se obtienen de este análisis son poder conocer si la casa o edificio soporta sobrecargas excesivas, si hay deformaciones de los materiales, si no hay suficientes juntas de dilatación, alguna falla de construcción, entre otras causas.



¿CÓMO SABER SI SON PELIGROSAS?
Las grietas pueden ser leves, graves o muy graves, dependiendo de cuánto afecten la seguridad del inmueble, más que de su forma o tamaño.
Si una grieta no aumenta de tamaño en un muy largo tiempo, puede resultar inofensiva, mas, si crece en poco tiempo, puede tratarse de un grave daño. También es importante considerar que la forma de las grietas apunta al origen del problema.
Además de la localización y el tamaño de la apertura, otro aspecto importante para determinar la peligrosidad de una grieta es su orientación.

grietas1

 Las más peligrosas son las que tienen una inclinación de 45 grados con respecto al suelo, y más si van subiendo en diagonal por la pared en forma de escalera.

Otra forma de conocer el nivel de riesgo que representan es tomando en cuenta si se encuentran en un elemento de la estructura, como las vigas, viguetas, muros de hormigón, pilares, etc., donde su presencia alerta peligro, al contrario de si están en elementos no estructurales como las paredes interiores o los revestimientos.

Para saber esto, hay que informarse primero cuáles son las estructuras de la edificación. De haber una grieta en uno de estos elementos, sin importar el tamaño que sea, su presencia representa un peligro importante.
Pero, también puede ocurrir que haya grietas que hayan aparecido a causa de un incorrecto comportamiento del sistema estructural sobre elementos que no son de la estructura.

grietas4

Un ejemplo de esto suelen ser las grietas verticales que aparecen en los tabiques o paredes divisorias, debido a un exceso de compresión, evidenciando una posible transmisión de cargas, cuando no son hechas para soportar este tipo de pesos.
Es decir, están cargando elementos y teniendo esfuerzos para los cuales no fueron destinados, debido a alguna falla y el problema se manifiesta en el punto donde aparece la grieta. Estos casos sí alertan riesgos.
Otro caso es cuando las grietas aparecen en el techo, alrededor de los pilares, señal de que podría tratarse de un esfuerzo cortante que está produciendo un fenómeno de “punzonamiento”. En otras palabras, es un exceso de peso que no soportan y que hará que terminen las mencionadas estructuras “incrustándose” en lugar de sostener.

OTROS SIGNOS DE PELIGRO

En los antes mencionados casos de presencia de grietas peligrosas y en los que se detallan a continuación, lo mejor es desalojar la vivienda, edificio o área y solicitar la intervención de un profesional especializado para que evalúe la situación.

– Aparición de grietas diagonales o en forma de X, con base en la horizontalidad del piso o paralela a esta.
– En losas de paredes, que vayan diagonalmente, desde las esquinas hasta el centro.
– Presencia de grietas en el 20% o más del inmueble.
– Fracturas en las cuales se puedan ver las varillas de las columnas o de las vigas, que quedan descubiertas.
– Aunque se encuentre en muros y no en estructuras, cuando se presentan daños muy grandes, agujeros visibles y desprendimientos importantes.
– Si aparte de las grietas, una edificación o parte de esta sufre una inclinación que no era parte de su forma original.
– Si aparte de las grietas, se han movido y tienen contacto dos casas vecinas que antes estaban separadas.

¿POR QUÉ APARECEN GRIETAS?

Son varios los factores por los cuales pueden surgir grietas, entre ellas: utilización de materiales de construcción de calidad no óptima, deterioro de una edificación que ya ha cumplido su ciclo, un proyecto de construcción realizado con cimentaciones ejecutadas a diferentes profundidades, esto puede dar lugar a que el edificio esté apoyado sobre diferentes tipos de terreno, provocando que una zona de la cimentación asiente más que otras, no se ha tenido en cuenta un estudio geotécnico previo a la ejecución del proyecto no se ha realizado un estudio geotécnico del terreno donde va a ir construido, es decir, donde va a apoyar la cimentación del mismo. Si no conocemos el terreno del subsuelo, no sabemos si es apto para soportar las cargas a las que lo vamos a someter, falta de evaluación especializada de elementos importantes como el suelo donde se construye, presencia de desniveles, flujo vehicular al pie de la construcción, etc.

Otras causas importantes son los sismos fuertes o accidentes en los cuales sufra golpes la edificación

Medidas de precaución en el sector de la construcción ante peligro sísmico en Ecuador

Medidas de precaución en el sector de la construcción ante peligro sísmico en Ecuador

Entrevista: Ingeniero Geólogo Stalin Benitez

Benitez
Ing. Stalin Benítez

El temor ante la posibilidad de un movimiento telúrico en Ecuador, que cause víctimas y pérdidas graves es latente en nuestra población, sobre todo después de que se recordó, e informó masivamente, que nuestro país se encuentra dentro del Cinturón de Fuego del Pacífico, lo que lo hace uno de los estados más proclives a sufrir peligros sísmicos en el mundo.

Pero ¿qué significa estar en esta situación geosísmica y cuáles son los riesgos a los que nos enfrentamos?

Stalin Benitez, Doctor en Geología por la Universidad de Grenoble e Ingeniero en el mismo ramo por la ESPOL, explica detalladamente este tema y además brinda importantes  datos acerca de cómo afecta el peligro sísmico a las edificaciones y viviendas en nuestro país.

¿Qué es el peligro sísmico? ¿Existe en Ecuador?
Peligro sísmico es una magnitud geofísica que da la probabilidad de ocurrencia de sismos en un área geográfica específica durante un intervalo de tiempo determinado e involucrando aceleraciones del suelo por encima de cierto valor dado. Da idea por tanto de la probabilidad de que se produzcan determinadas aceleraciones del suelo. Las estimaciones de peligro sísmico, están frecuentemente basadas en análisis estadísticos de la historia sísmica (catálogo) del área de interés.

riesgo

El Cinturón de fuego del Pacífico es una de las zonas con mayor peligro sísmico a nivel mundial.

El Ecuador al encontrarse dentro del Cinturón de Fuego del Pacífico es uno de los países con mayor peligro sísmico del mundo. La sismicidad se correlaciona estrechamente con la existencia de las ZONAS DE SUBDUCCIÓN las que a su vez están asociadas morfológicamente con las FOSAS OCEANICAS (línea azul figura anterior).

2.¿Cuál es la diferencia entre peligro sísmico y riesgo sísmico?

Se llama riesgo sísmico a una medida que combina el peligro sísmico, con la vulnerabilidad y la posibilidad de que se produzcan en ella daños por movimientos sísmicos en un período determinado. No debe confundirse este concepto con el de peligro sísmico, que mide la probabilidad de que se produzca una cierta aceleración del suelo por causas sísmicas.

En el riesgo sísmico influyen la probabilidad de que se produzca un evento sísmico o terremoto, los posibles efectos locales de amplificación de las ondas sísmicas, la vulnerabilidad de las construcciones (e instituciones) y la existencia de habitantes y bienes que puedan ser perjudicados.

El riesgo sísmico depende fuertemente de la cantidad y tipo de asentamientos humanos del lugar. Aunque el peligro potencial sísmico es muy alto en el Cordillera Real del Ecuador el riesgo sísmico es pequeño porque es una región muy deshabitada. En cambio, el peligro sísmico no es tan grande en Guayaquil, porque allí los grandes sismos no suelen ser tan frecuentes como en la Cordillera Real, pero la cantidad de personas que viven allí, la cercanía a las fallas y el tipo de construcción, hacen que el riesgo sísmico sea muy grande; esto es claro al comparar el número de víctimas, para uno y otro lugar. Es decir, el riesgo sísmico es una función de la Peligrosidad Sísmica (P), la Vulnerabilidad (V) y el Daño (D).

3.¿Qué son las fallas geológicas y cómo afecta su existencia la estabilidad de los territorios?
Fallas Geológicas son planos de ruptura de las rocas. Al romperse una roca a lo largo de un plano de falla se produce un roce entre los bloques resultantes y este roce provoca los movimientos ondulatorios que se llaman sismos.

images

Estos movimientos son los que provocan los temblores cuando son de baja magnitud y terremotos cuando son de magnitud generalmente mayor que 5 en la escala Richter que es una medida de su intensidad. Cuando el epicentro del sismo sale al fondo marino puede provocar un tsunami o maremoto.
Las fallas existen en todas las escalas, desde métricas hasta kilométricas e incluso existen fallas de longitud regional que pasan de un país a otro. Las fallas pueden ser pre-existentes o formarse con el sismo.



4.¿Cuáles son las fallas geológicas en Ecuador?

Nuestro país al encontrarse casi completamente en la Zona de Subducción está cruzado por fallas en todas las escalas posibles. Se tienen Fallas Activas cuando se han movido por lo menos durante el Cuaternario Reciente (últimos 18. 000 años). Son Fallas Inactivas las que se han movido en tiempos anteriores al Reciente. En el Ecuador existen muchas fallas activas especialmente relacionadas con los movimientos del Sistema de Subducción Ecuatoriano asociado a la Fosa Ecuador: Se las encuentra principalmente en el borde costero y en los límites Occidental y Oriental de la Cordillera de los Andes y son éstas las zonas con mayor riesgo sísmico en el país.
Como ejemplo de una falla ACTIVA REGIONAL se tiene en Ecuador la Falla Guayaquil-Pallatanga-Romeral que parte del Golfo de Guayaquil, pasa por Pallatanga y continúa hasta el Norte de Colombia siguiendo la Cordillera Occidental.

cinturon-fuego
zonasEC

5.¿Cuál es el riesgo que se enfrenta por la presencia de estas fallas?
A lo largo de las fallas activas el Peligro Sísmico es muy alto, pero en zonas pobladas como son las del borde costero el Riesgo Sísmico es más alto aún. Como ejemplo tenemos el caso del Terremoto de Pedernales de abril de 2016, de 7.8 Richter. Este se originó en una FALLA ACTIVA conectada directamente con la PLACA DE NAZCA que se hunde bajo la corteza continental.



6.¿Cuáles son los puntos más vulnerables?

 Los puntos más vulnerables, en lo que se refiere a vidas humanas, en caso de un terremoto son la caída de los edificios de hormigón con malos diseños estructurales o con problemas locales de cimentación, como licuefacción de arenas -como ocurrió en Pedernales y en Manta en el 2016- o deslizamientos en zonas pobladas provocados por el sismo como pasó en Pelileo en 1949, por causa del terremoto de Ambato.

terremoto

7. En el ámbito de las estructuras y construcciones, ¿cuál es el peligro que se enfrenta por encontrarnos sobre estas fallas?
El peligro para una construcción que está sobre una falla está en que el sismo que se produce al moverse la falla llega con la mayor intensidad o aceleración, a la construcción indicada.

Además, una falla crea una zona de fracturación importante en sus alrededores que se denomina zona de falla, en la que se encuentra una familia de diaclasas que son generalmente sub-paralelas a la falla. La zona de fracturación es una zona fracturada, es decir, un área que se caracteriza por su gran fracturamiento y su tendencia a infiltrar agua que finalmente descompone o meteoriza la roca con más facilidad, con lo cual se transforma en zona de debilidad en un terreno determinado, aumentando la vulnerabilidad del peligro sísmico.

Tipos

8. En relación a la seguridad de edificaciones, ¿cuál es la forma de prevenir este tipo de consecuencias?

Para predecir la seguridad de una edificación la forma más es en primer lugar hacer un estudio geológico-geotécnico adecuado, que permita llegar a un diseño estructural anti-sísmico del edificio, adaptado a las condiciones geodinámicas del subsuelo.

Un diseño estructural anti-sísmico implica reforzar las condiciones estructurales de la edificación y establecer la aceleración sísmica de la estructura, la misma que debe adaptarse a la aceleración sísmica natural del subsuelo.

Para establecer las condiciones geodinámicas del subsuelo se requiere establecer las condiciones estratigráficas este, mediante sondeos geofísicos y geotécnicos, que permitan establecer las velocidades de las ondas sísmicas en el subsuelo y además medir la aceleración sísmica natural del subsuelo mediante el Ensayo de Nakamura.

antisismicas

9.¿Qué son las construcciones anti-sísmicas?
Deben tener un diseño antisísmico, es decir que deben cumplir con tener una aceleración de diseño que se adapte a la aceleración sísmica natural del subsuelo.

También se pueden tomar algunas medidas llamadas antisísmicas que pueden atenuar o eliminar completamente el riesgo sísmico. Si son construidas en hormigón, deben reforzar ciertas partes de la construcción, para que sean capaces de soportar los movimientos sísmicos, siguiendo las normas de construcción antisísmicas. Para la construcción con madera también existen normas antisísmicas, aunque el riesgo en menor.

10. ¿Qué tipo de medidas anti-sísmicas se puede tomar para proteger estructuras y edificaciones?

Las técnicas más comunes a utilizar son la disipación y aislamiento.

La disipación sísmica absorbe la energía del movimiento sísmico y la disipa en materiales que se deforman sin llegar al colapso, disminuyendo el movimiento y la deformación de la construcción. Esta es la forma tradicional de medidas anti-sísmicas.

El aislamiento de la base es una técnica que tiene pocos años y consiste en desacoplar la estructura del edificio del suelo por medio de dispositivos llamados aisladores de base, que absorben energía del sismo al deformarse con el movimiento, reduciendo de esta manera las fuerzas que aplican los sismos a las estructuras y evitando la deformación irreversible de las mismas.

Prácticamente los aisladores de base separan al edificio de sus cimientos cuando ocurre un movimiento sísmico, recibiendo la base el impacto y disipando la energía, mientras el resto de la estructura se mueve de forma lenta.


 11. Una vivienda o edificio que no haya sido construido con material anti-sísmico, ¿se puede convertir en anti-sísmico?

Sí, una vivienda o edificio puede volverse antisísmico así sea que en un principio no se planeó con este fin, pero va a depender de varios factores y no siempre será viable.

tipoantisismico

¿Cómo se podría hacer?

Las estructuras antisísmicas tienen sus parámetros que pueden ser corregidos, como por ejemplo la liviandad del edificio, la cantidad de defensas, la tenacidad de éste y la rigidez.

Otros parámetros como son el diseño, la simetría y la regularidad del edificio tanto en planta como en altura, que se basan en la forma de la edificación, causan que no sea viable convertirlo en un modelo antisísmico.

Uno de los métodos más utilizados para convertir un edificio o vivienda en antisísmico son los aisladores de base, que, con técnicas de corte y encamisado con acero de las columnas de la base y la colocación de aisladores sísmicos, se le puede brindar un soporte antisísmico a algunas edificaciones ya construidas.

MEDIDAS DE SEGURIDAD BÁSICAS

MEDIDAS DE SEGURIDAD BÁSICA PARA EL PERSONAL QUE TRABAJA EN OBRAS DE CONSTRUCCIÓN

El personal de una empresa constructora constituye uno de sus pilares más importantes, por lo cual garantizar su bienestar, salud y seguridad representan no solo beneficios para ellos, sino las bases para lograr el crecimiento, éxito y consolidación en el mercado de la compañía, gracias al buen desempeño de sus colaboradores.

Uno de los principales factores a tomar en cuenta para lograr esta meta es la normalización y aplicación de medidas de seguridad que prevea accidentes o situaciones perjudiciales para los trabajadores que cumplen sus labores en las obras de construcción

facuy

El Ing. Pedro Facuy,  Residente de Fiscalización, de Cevaconsult y quien cuenta con un curso de Prevención y Riesgos  Laborales explica que la seguridad de toda construcción empieza con la concientización de cada trabajador.

“La seguridad comienza con cada uno de nosotros”, opina el analista, quien detalla que en cualquier circunstancia, la primera persona que debe estar pendiente de las condiciones de seguridad debe ser el propio trabajador. Conoce más sobre este tema haciendo clic en este enlace:

Puedes descargar algunas Normas Legales establecidas en Ecuador en el siguiente link:



Prevención de Covid-19 en obras

Cómo prevenir el contagio de Covid-19 en obras de construcción

_DSC4510

El trabajo en el área de la construcción siempre ha requerido métodos de prevención y protocolos de seguridad ante los riesgos que presenta este tipo de actividad, sin embargo, debido a la presencia de la pandemia de COVID-19, actualmente se ha requerido añadir nuevas normas de bioseguridad que protejan al personal.

Estas son algunas de las normas de prevención que establece la Organización Mundial de la Salud (OMS) y de la Organización Panamericana de la Salud (OPS), para prevenir el contagio de esta enfermedad:

  • – Implementar y monitorear medidas de prevención.
  • – Realizar charlas para tratar temas del COVID-19.
  • – Restringir la entrada a toda visita durante la epidemia.
  • – Si alguna persona o trabajador se siente mal, debe quedarse en casa.
  • – Tomar la temperatura de todo el personal.
  • – Asegurar que se laven las manos antes de permitir el ingreso a la obra y las oficinas de proyecto.
  • – Concientizar acerca de cómo prevenir la exposición y el contagio así como destacar la importancia del lavado frecuente y correcto de las manos.
  • – Fomentar la higiene respiratoria que permite evitar salpicaduras al estornudar, toser y limpiarse la nariz, con lo que se controla la fuente primaria del contagio.
  • – Evitar los apretones de manos, abrazos y demás formas de contacto cercano en la obra.
  • – Mantener una distancia mínima de 1 metro en todo momento. (En Ecuador se establecieron 2 m).
  • – Evitar tocarse la cara (ojos, nariz, boca) sin lavarse las manos
  • – Lavarse las manos antes de comer y no compartir alimentos o bebidas con compañeros.
  • – No compartir ni intercambiar sus elementos de protección personal
_DSC4200

INSUMOS NECESARIOS

Los trabajadores deben ser provistos en sus lugares de trabajo de lo siguiente:

  • – Jabón líquido, toallas desinfectantes desechables,  alcohol.

  • – Estaciones para el lavado de manos en varios puntos de la obra.

  • – Toallas y pañuelos desechables.

  • – Recipientes  o bolsas para el desecho de toallas y pañuelos.

  • – Mascarillas, guantes desechables y lentes protectores.

  • – Termómetros a distancia o de cinta.

LAS MASCARILLAS

El uso de mascarillas no es mandatorio en las obras, excepto bajo las siguientes condiciones:

  • – Si el personal presenta condiciones de salud crónicas (asma, diabetes, cáncer, hipertensión, etc)

  • – Si el personal presenta síntomas (tos, goteo nasal, etc.)

  • – Si el personal es mayor de 60 años de edad.

  • – Si la distancia mínima entre el personal no se puede cumplir.

CUÁNDO USAR GUANTES

Solo será necesaria el uso de guantes si la labor del trabajador así lo requiere.

Por ejemplo deberían utilizar estos implementos las siguientes personas:

  • – Los responsables de manipular alimentos y bebidas.

  • – Personal de limpieza.

  • – Conductores de vehículos.

  • – Quienes realizan el control del acceso a las áreas (encargados de tomar temperatura, por ejemplo)

_DSC4507

MEDIDAS EN EL ÁREA DE TRABAJO

Es importante que se cumplan procesos de desinfección periódicos en las áreas de trabajo. Estas son algunas de las medidas:

  • – Limpiar por lo menos dos veces al día superficies y objetos de trabajo con limpiadores, desinfectantes, alcohol y/o toallas desechables.

  • – Realizar limpieza permanente del  comedor y demás áreas de ingesta de alimentos o cafetería, incluyendo los pisos, mesas, sillas, etc.

  • – Limpiar los vehículos, desinfectar las superficies de contacto antes de ser utilizados, como las puertas, volante, tablero, freno de mano, manubrios, etc.

  • – Incentivar el lavado frecuente de manos de todas las personas presentes en las áreas de trabajo, incluidos trabajadores, supervisores, visitantes, etc.

  • – Todo el personal debe lavarse las manos al entrar y al salir de la obra, así como antes y después de ingerir alimentos.

  • – Verificar que las estaciones de lavado de manos tengan suficiente agua y jabón, así como ubicar afiches sobre el lavado correcto de manos.

  • – Promover una buena higiene respiratoria.

  • – Asegurarse que haya pañuelos desechables disponibles para las personas que padecen de alergias (rinitis) o tos alérgica o de fumador, promoviendo el uso de pañuelos desechables de papel para taparse la boca, estornudar o limpiarse la nariz.

  • – Desechar los pañuelos de papel en recipientes separados y cerrados, debidamente rotulados y colocados en diferentes puntos del proyecto, hasta ser eliminados adecuadamente.

  • – Analizar los frentes de trabajo y distribuir al personal acorde a la distancia mínima.

  • – En casos en los que sea necesario trabajar a distancias menores a un metro o en ambientes confinados, se deberá usar mascarillas.

  • – Establecer grupos de trabajo para minimizar el movimiento de personas en el área del proyecto para facilitar la trazabilidad y control, en caso de que se identifique algún posible contagio.

  • – Se debe contar con suficientes sitios de comedor en el proyecto y definir horarios por grupos para los tiempos de comidas, para evitar aglomeraciones.

  • – Asegurarse que las personas se sienten con un espacio de por medio entre ellas durante los tiempos de comida.

  • – Habilitar un espacio definido para vestidores para hombres y mujeres en los sitios de los proyectos, pues los trabajadores deberán cambiarse de vestimenta al ingresar y al salir de dichos lugares..

  • – Deberán retirarse mascarillas y guantes de manera segura para desecharlos de forma adecuada.

CONTROL DE PERSONAL

Se recomienda elaborar un registro de los trabajadores que padezcan enfermedades crónicas, como diabetes, hipertensión, cáncer, problemas coronarios, asma, alergias, etc.

Este registro, cuyo objetivo es determinar la presencia de personas con mayor situación de riesgo, debería incluir lo siguiente:

  • – Personas en situación de riesgo de salud.

  • – Exposición a riesgos (por ejemplo que haya hecho viajes, que tengan familiares enfermos de COVID-10, etc.)

  • – Que tengan síntomas compatibles con el virus.

MUROS DE GAVIONES Y SUS APLICACIONES

MUROS DE GAVIONES Y SUS APLICACIONES

Realizar muros de gaviones es una técnica de ingeniería en la cual  se integran cajas o jaulas hexagonales, hechas de mallas metálicas que son rellenadas con piedras en diversos tamaños, para darle estabilidad a una estructura. Dichas mallas son los gaviones.

Regularmente se fabrican con mallas electrosoldadas, porque les brinda  mayor rigidez, estética y resistencia. Se consolida y conforma un solo cuerpo de forma monolítica por la densidad del relleno. Para los muros se utilizan varillas de acero, usualmente galvanizado, de un diámetro que oscila entre 3 a 10 mm.

gaviones

Por su permeabilidad, permite que los atraviese el agua, alivianando las grandes tensiones por presión hidrostática que se acumulan detrás de los muros, por ello resultan muy útiles en casos de emergencias por desbordamientos de ríos u otros cuerpos de agua.

También pueden ser elaboradas con un tejido metálico de triple torsión y escuadradas tipo 8×10 m, con alambre de acero de 2,5 mm galvanizado, con 270 gramos de zinc. Sus aristas deben ser reforzadas con alambre de 3.4 mm y sus caras son amarradas con alambre metálico también.

Hay un diseño de muros de gaviones flexibles, que son muy similares pero que se rellenan con otros materiales como tierras o mezclas de grava-cemento, tierras con cal, etc.

Monteclaro S

SU USO

Los gaviones pueden ser utilizados en diferentes tipos de proyectos de ingeniería civil, una de sus funciones es formar muros de tierra sostenida que constituyan barreras de contención -muy flexibles- que son útiles para controlar el desbordamiento de ríos.

Otro uso que se les da es el de complemento de obras civiles o ambientales, ya que se integran fácilmente con la naturaleza, ya que permite que crezca vegetación y se desarrolle la vida de fauna propia de un lugar.

También son utilizados en la construcción de vías, como paredes o separadores decorativos para jardines, e inclusive pueden ser colocados en espacios interiores.

Entre sus ventajas está que no necesitan cimientos y pueden flexionarse siguiendo los contornos del terreno donde son colocados. Evitan la erosión, pero al mismo tiempo permiten que el agua fluya a través de ellos. Pueden ser construidos a bajo costo, especialmente si pueden ser elaborados con materiales del lugar donde serán colocados.

Una desventaja es que requieren de mucha mano de obra.

CLASES

Existen diferentes clases de gaviones galvanizados, que suelen ser seleccionados en función de su costo y de la función a la cual van a ser destinados.

  • Cestas de gaviones: son mallas gaviones de alambre que se fabrican en forma de caja y en diferentes tamaños. Generalmente son utilizadas en obras de carreteras y para ferrocarriles.
  • Gaviones tipo colchón: o de reno, que tienen una altura menor a la de otros tipos, pero normalmente miden 6m de largo por 2m de ancho y 0.3 m de espesor. Su uso más común es en revestimiento de canales de ríos para prevenir la erosión.
  • Sacos de gaviones: Son fáciles de armar, su estructura es porosa y flexible. Son usados comúnmente para casos de emergencias hidráulicas.
  • Mallas para gaviones: Se la utiliza para evitar la posible caída de rocas y piedras en superficies de las carreteras y ferrocarriles. Mantienen la estabilidad de la pendiente cerca de la carretera y de los ferrocarriles. También evitan la erosión de las pendientes., mejoran la resistencia del suelo en los terraplenes, en combinación con el refuerzo de la geomalla.
  • Gaviones decorativos: su uso se destina, especialmente, a decoración de interiores y exteriores, diseños de jardines y paisajismo. Brindan un ambiente adecuado para el crecimiento de las plantas en su entorno.

¿CÓMO SE CONSTRUYEN?

La elaboración de muros de gaviones sigue los siguientes pasos:

1.- Limpieza del terreno, eliminación de raíces enterradas donde se levantará el muro y colocación de estacas en los extremos del sitio donde serán colocados los muros de gaviones.

2.- Analizar el tipo de tierra. Si es blanda o arcillosa, excavar unos centímetros y rellenar la excavación con grava para brindarle soporte extra al muro.

Hbab84f77695f4cddbbfde9d46b239834Z

3.- Alisar la superficie de tierra o grava, comprobar que la base del muro esté bien nivelada y colocar los paneles.

4.- Hacer un borde alrededor del límite del sitio y un tapete de maleza sobre el suelo debajo del muro, para evitar la entrada de hierbas que puedan echar raíces.

5.- Compruebe que las mallas sean galvanizadas y que sean resistentes a la erosión.

gavion-usos-y-aplicaciones

6.- Colocar las cestas metálicas en el suelo donde se va a construir el muro, cuando los laterales estén fijados a la base ubíquelos en posición horizontal.

7.- Utilice el alambre galvanizado para alambrar las esquinas y los costados para formar una cesta rectangular. Mantenga la tapa abierta para poder colocar las piedras y el relleno.

8.- Colocar las piedras dentro de las cestas de alambre. Utilice piedras del lugar si le dan la apariencia que usted desea y si son más grandes que los agujeros de malla de alambre, si es que no le sirven, debe adquirir el tipo de de rocas que necesita.

9.- Debe situar las rocas con sus lados planos hacia la cara exterior del muro y procurar colocar piedras angulares para las esquinas de la malla. Una opción es que use ladrillos o bloques de cemento en la parte central de las cestas, para ahorrar piedras y acelerar el llenado de las cestas.

10.- A medida que vaya llenando las canastas, instale riostras transversales con alambre -cada tres o seis pulgadas de altura- para reducir el abultamiento. Enrolle el alambre galvanizado alrededor de la malla en los lados opuestos de las canastas, pasando el alambre a través de las piedras y envolviéndolo alrededor de la malla en el lado opuesto.

11.- Una vez que haya llenado las canastas, coloque alambre en las tapas del gavión.

SU USO EN DIQUES

En los casos en que los gaviones son empleados para conformar diques que permitan la consolidación y retención de sedimentos de ríos, estos son rellenados, colocados uno sobre otro y se van uniendo las mallas metálicas.

Al hacer un dique con gaviones quedan muchos orificios, por ello cuentan con mucha más porosidad que la que tendría un dique hecho de mampostería.

Malla-hexagonal-de-doble-torsion-NBR-10514

Cuando viene una crecida o desbordamiento, en este tipo de muros todo el material se llena de agua. Por ello, es importante tener en cuenta el peso específico de la obra y también proteger el pavimento aguas arriba, para que la malla metálica no se dañe cuando el sedimento pase por encima del dique.

Usualmente se arma una pared aguas arriba y una aguas abajo. Las mallas llegan dobladas a la obra, donde son desplegadas y rellenadas con el material que se encuentra ya en el sitio. Se rellenan con ripio que son piedras de aproximadamente 10 a 15 cm.

Los muros de gaviones son permeables y permiten el paso del agua, a diferencia de los de mampostería. Normalmente se colocan en terrenos que son más inestables, porque el gavión acepta las deformaciones del terreno.

Las excavaciones para colocarlos no son verticales, sino que se hacen en banquetas, donde se van apoyando cada una de las plantas del gavión. Se les suele colocar un recubrimiento de hormigón sobre cada una de las plantas, para evitar que el acero termine rompiéndose. El muro se dispone formando en él un cuenco que disipa la fuerza del agua que lo golpea.

EN EL MAR

El gavión de piedra también es una opción ideal para el control en las costas, porque la malla de alambre recubierta que se utiliza tipo colchón o reno es uno de los pocos materiales de construcción que puede soportar ambientes marinos altamente corrosivos.

Una ventaja que tienen sobre otros materiales de construcción, como el hormigón, es que son extremadamente fuertes, no son lavables, son lo suficientemente permeables y flexibles como para adaptarse al movimiento del suelo y ayudan a disipar y retardar el flujo de agua.

mar

ANÁLISIS GEOTÉCNICO

Existen técnicas que permiten hacer comprobaciones de tipo geotécnico (deslizamiento, volcamiento y carga última), tanto en condiciones estáticas como sísmicas de los muros de gaviones. Es importante recalcar que los bloques de gaviones no pueden exceder las 5 filas una sobre otra.

También es importante verificar el punzonamiento de la red metálica y considerar el incremento de empuje como efecto de la sobrecarga. Para estos estudios existen ya aplicaciones que las realizan.

Estas permiten además administrar los factores de combinación de las acciones y de los parámetros geotécnicos, tal como lo requiere la normativa internacional.

También deben considerarse las siguientes fuerzas para determinar el equilibrio del gavión:

  • – Peso del muro
  • – Empuje del terreno lado arriba (en condición límite activa)
  • – Empuje hidrostático
  • – Empuje sísmico
  • – Sobre cargas

Qué es estudio de suelo?

Estudios de suelo ¿Qué son? y ¿Por qué son indispensables?

Suelos

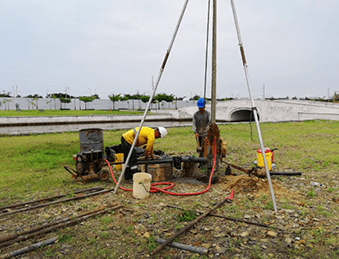

Un estudio de suelos o análisis geotécnico es un procedimiento que permite obtener información sobre las características de un terreno. Este tipo de información es esencial para poder realizar de forma técnica y segura la planificación y diseño de un proyecto de construcción a ejecutarse en dicho terreno. Por ello se realiza previamente.

Este análisis permite determinar, entre otras cosas, la naturaleza y propiedades del terreno y definir el tipo y las condiciones de cimentación que va a requerir dicha construcción.

Los especialistas aseguran que es posible construir en todo tipo de suelos, aunque, por supuesto, al ser un terreno menos apto, presentará tipos de cimentaciones más complejas y caras, así como complicado y costoso resulta, con el paso de los años, el mantenimiento posterior de las edificaciones que allí se levantaron.

CLASES DE SUELOS
Existen dos grandes grupos de suelos: los granulares y los compuestos por gravas y arenas. Los primeros son más factibles y aptos para la construcción de edificaciones que los segundos.

Los granulados están compuestos por partículas de piedras, piedras enteras y bolones (piedras más grandes). suele ser más firme, amplifica menos las ondas sísmicas en caso de movimientos telúricos y resisten más las cargas que deben soportar.

En segundo lugar están los suelos finos que se componen de arcillas y limos (pequeñas partículas similares al polvo), que a pesar de tener buena cohesión, cambian mucho cuando están en contacto con el agua, estando por tanto, su resistencia, relacionada directamente con el nivel de humedad al que estén expuestos.

suelo

Por lo anterior, uno de los datos básicos que se debe conocer durante un estudio de suelos es si existen cuerpos de agua subterráneos cerca del terreno en cuestión. Si los hay, es imprescindible saber qué profundidad tienen, debido a que su presencia afecta y altera el comportamiento de los suelos.

Las siguientes son otras características de los suelos que se conocen mediante su análisis y que son determinantes al momento de diseñar y construir una obra:

  • – Textura
  • – Color del suelo
  • – Forma de las partículas
  • – Peso unitario
  • – Granulometría
  • – Pre consolidación
  • – Nivel freático
  • – Plasticidad
  • – Expansión
  • – Dispersión
  • – Colapsable
  • – Material orgánico
tipos-de-suelos

Al analizar un suelo se logra conocer las características físicas, químicas y mecánicas de éste; las capas o estratos de diferentes características que lo componen en profundidad (composición estratigráfica); la ubicación de los cuerpos de agua (Napa freáticas) si las hay; la profundidad a la que deberás hacer las fundaciones (nivel de fundación) y permitirá planificar el diseño, cálculo y dosificación de las fundaciones de la edificación.

EL ERROR DE COPIARLE AL VECINO

Existe un hábito poco recomendable de ciertos constructores que no conocen las propiedades del suelo donde van a construir y deciden omitir hacer el estudio de suelos. Se trata de utilizar como guía los datos que tienen sus vecinos con respecto al tipo de fundaciones (cimentaciones) que realizan en su obra.

La consecuencia de esto, a más de no proporcionar la cimentación específicamente correcta según el suelo de su edificación, es que, por lo general, estos constructores “que copian” diseñan y construyen cimentaciones sobredimensionadas y gastan mucho más dinero del necesario del presupuesto de la obra.


Cabe recalcar que la realización de los estudios de suelos adecuados, como el diseño y construcción de los cimientos, deben ser incluidos en el presupuesto de una obra y realizados de forma técnica por profesionales serios, pues cometer errores en esta etapa de la construcción puede traer consecuencias negativas en el proyecto entero, que incluyen la posibilidad de que una edificación colapse o se desplome.

ETAPAS PARA REALIZAR UN ESTUDIO DE SUELOS

Todo estudio de suelos para la construcción consta de tres etapas:

  • – Trabajo de terreno (Toma de muestras y       observación)
  • – Trabajo de laboratorio
  • – Elaboración del informe técnico

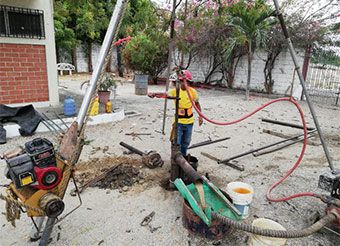

En la primera fase los especialistas inspeccionan y toman muestras del terreno siguiendo determinados procedimientos. Estas son llevadas al laboratorio donde son sometidas a una serie de pruebas.

suelo1

Entre las técnicas en campo se utilizan :

  • – Las calicatas, que son excavaciones de mediana o poca profundidad que permiten la visión directa del terreno para analizarlo.
  • – Penetrómetro, que consiste en introducir en el terreno un elemento de penetración, usualmente de forma cónica, que está unido a un sistema de varillas. Se hinca golpeando una maza con un peso definido. Se realiza contando el número de golpes y debe obtenerse lo que se denomina la columna de golpeos (cantidad de golpes necesarios para perforar 20 cm a medida que se desciende el nivel). Esto permite conocer la resistencia del terreno a distintas profundidades.
  • – Sondeos, mediante los cuales se perfora el terreno con una sonda cilíndrica, que va extrayendo el material que se va quedando dentro del cilindro. Las muestras son extraídas y organizadas por orden de profundidad y su análisis permite conocer los tipos de suelos que hay en los distintos niveles de profundidad y si existe la presencia de agua en el terreno.
laboratorio-suelo

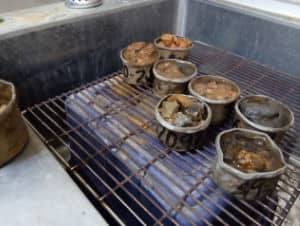

En el laboratorio se realizan diferentes tipos de análisis, entre ellos:

  • – Análisis químico (permite conocer los componentes del suelo)
  • – Caracterización (granulometría del terreno. plasticidad, densidad, etc.)
  • – Ensayos mecánicos (determina la resistencia y la rigidez del material del suelo. Incluye ensayos de compresión simple, corte directo y otras pruebas que detallan propiedades mecánicas del suelo.

EL INFORME

Los resultados de los análisis del suelo, así como su lectura, observaciones y recomendaciones basadas en ellos, son plasmados en un documento que es elaborado por profesionales especializados en esta rama de la ciencia, como lo son ingenieros civiles, geólogos, etc. cuya firma de responsabilidad respalda el contenido que será utilizado como guía para los proyectos de construcción.

Contar con estudios de suelos bien hechos, utilizados como guías para el diseño, planificación y construcción de todo tipo de estructuras – no solo edificaciones- sino también planes urbanísticos, centros recreativos, proyectos viales, infraestructuras industriales, etc. permitirá tener al final no sólo obras, sino ciudades enteras seguras y duraderas.

Vías durables

¿Cómo lograr vías más durables?

Entrevista a Arq. Erika Palacios H. / Coordinadora de Fiscalización de Cevaconsult

ERIKA-camera

La vialidad facilita el acceso de las comunidades a sitios donde reciben servicios, permite el comercio, así como las actividades productivas y hace posible que se conecten unas con otras. Es sin duda un elemento importante para el bienestar de los seres humanos.

Por ende, es necesaria la presencia y buen estado de las vías, para que pueda haber organización y desarrollo económico en las comunidades.

Erika Palacios, coordinadora de Fiscalización de Cevaconsult, nos responde algunas preguntas comunes acerca de cómo están hechas y qué hace durables las vías en nuestro país.

¿Qué tipo de pavimentos existen en las calles de nuestro país?

En Ecuador existen dos tipos de pavimentos: los flexibles y los rígidos. Los pavimentos flexibles son aquellos construidos con mezcla asfáltica, mientras que los pavimentos rígidos son construidos con hormigón. También existen pavimentos de adoquín


¿Cómo está hecha una calle asfaltada?

Una calle asfaltada es un camino o vía, sea este rural urbano, interurbano o travesía, donde el material de acabado del pavimento está conformado por mezcla asfáltica.


¿Qué materiales componen una calle asfaltada?

El asfalto, es un mineral resultante de diversos componentes, casi todos naturales. Se obtiene al mezclar la Brea, un material viscoso, pegajoso y de color plomo, junto con arena o gravilla. Su aspecto final es sólido y quebradizo, además de ser indisoluble en el agua.

¿Qué características deben tener los materiales para garantizar durabilidad del pavimento?

Todo material de suelo debe ser ensayado en laboratorio y cumplir con los parámetros standard para su clasificación.

El pavimento debe tener una buena estructura, es decir, debe estar conformada –dependiendo de su tipo- sea este flexible, articulado o rígido.

Si el pavimento es de tipo rígido, según las especificaciones establecidas por el Ministerio de Transporte y Obras Pública de nuestro país, para la base (sea esta de tipo 1, 2 o 3) se debe cumplir con los siguientes límites de Attenberg:

  • Líquido < 25% e índice plástico < 6%.
  • Debe cumplir un valor de CBR (resistencia al corte del suelo) ≥ 80%.
  • El porcentaje de abrasión de Los Ángeles debe ser > 50%.

Para la capa de sub- base, este tipo de pavimento debe tener:

  • Límite líquido < 25%
  • Índice plástico < 26%
  • CBR > 30%
  • Abrasión de Los Ángeles > 40%

Y, en la capa de material de mejoramiento, debe cumplir:

  • Límite líquido < 35%
  • Índice plástico < 9%
  • CBR > 20%
    Abrasión de Los Ángeles < 50%

Lo antes detallado, corresponde a una sección típica de pavimento flexible, conformada por asfalto, base, sub – base y material de mejoramiento.
Otro grupo de pavimentos, son los rígidos, conformados por una loza de hormigón, sub – base y material de mejoramiento, con índices similares.

En cuanto a la loza de hormigón, esta debe contar con un buen diseño, por ejemplo, tener un f´c = 4.5 MPa (mega pascales), siendo este índice el indicador del mínimo de la resistencia que debe tener el hormigón.

Otro tipo de pavimentos son los articulados, cuyos índices a cumplir son los mismos que los de los flexibles, pero que, en lugar de asfalto tienen adoquines.

Los adoquines deben tener un máximo de 8 cm de espesor, con una cama de arena de máximo 5 cm

En cuanto al suelo, ¿Cómo debe ser tratado antes de hacer una vía pavimentada?

Para tener claro los componentes de la estructura de un pavimento, se debe analizar primero los siguientes factores:

  1. Lugar de implantación de la vía y trazado
  2. Características del suelo en sitio.
  3. Carga y tráfico que deberá soportar la vía.

Teniendo claro estas características, se prosigue a ejecutar el diseño de pavimento, el mismo que puede ser flexible o rígido. Los componentes de dicho diseño son:

Material de relleno. (en caso de que se requiera, según los factores del terreno y del trazado)

  1. Material de sub-base: material granular, cuya clasificación ejecutada por medio de ensayos de laboratorio cumpla con los parámetros estándares de este tipo de material.
  2. Material de base: material granular cuya clasificación ejecutada por medio de ensayos de laboratorio, así mismo cumpla con los parámetros estándar de este tipo de material.
  3. Capa de rodadura: carpeta asfáltica cuyo espesor será determinado según las características antes mencionadas.

¿De qué factores depende la durabilidad de una vía?

Uno de los factores más importantes para obtener un mayor tiempo de durabilidad en cualquier pavimento, es el debido diseño de drenaje de aguas lluvias, teniendo en consideración, en primera instancia, una pendiente no menor al 1% para garantizar el buen funcionamiento de las cunetas.

Otro factor a considerar es una buena estructura de suelo (sub-base y base), esto quiere decir que dicha estructura cumpla con los espesores requeridos para el tipo de via, respetando la carga que esta va a soportar y que los materiales utilizados cumplan con las normas estándar requeridas para su clasificación.

via-1-2

¿Qué acelera el daño del pavimento?

Los factores que aceleran daño del pavimento son:

La falta de un buen drenaje de aguas lluvias, la utilización de materiales no aptos en la estructura del suelo, la falta de compactación de los mismos y que el material de mezcla asfáltica sea insuficiente.

¿Cuándo amerita utilizar pavimento en una calle?

Toda calle requiere de una solución de pavimento, sea esta flexible o rígida, según las necesidades del sector a implantarse y al presupuesto referencial de la obra.

¿Qué recomendación técnica se daría a un constructor para obtener mejores y más duraderos resultados en la construcción de una vía pavimentada?

  1. Realizar un estudio del terreno y hacer un diseño del pavimento, de acuerdo al tráfico proyectado.
  2. Utilizar los materiales de acuerdo a las especificaciones técnicas.
  3. Realizar control de calidad en la obra: conocer el nivel de granulometría, plasticidad, grado de compactación, CBR, para materiales de mejoramiento, base y sub base.
geolab-consultoria-sismica-banner-blog2

Además, para la carpeta asfáltica se deben realizar los ensayos correspondientes a este tipo de obra, por ejemplo, RICE, Marshall, % de asfalto, entre otros.

Bioarquitectura

Bioarquitectura: El estilo de construir protegiendo la vida

Por sobrevivencia y por la necesidad global de reducir la destrucción de nuestro planeta, entre las necesidades más urgentes que se plantean en la actualidad, están la de conservar la Tierra, la convivencia del ser humano  en armonía con los elementos de la naturaleza y el establecimiento de formas de vida que impulsen la buena salud de las personas.

Son justamente los puntos antes mencionados los que enmarcan el desarrollo de la Bio Arquitectura, un estilo de diseño y construcción que protege al medio ambiente y la salud de las personas.

Esta forma de diseñar y construir cumple con estos tres factores, principalmente:

arquitetura-organica
  1. Es amigable con el ambiente, es decir se intenta que su realización tenga el mínimo impacto posible en la naturaleza.
  2. Ayuda a contrarrestar la emisión de carbono o fibras plásticas, utilizando materiales naturales, especialmente biodegradables y/o reciclados y que sus procesos de elaboración, consecución o transporte tampoco generen altos grados de contaminación o empeoren el calentamiento global.
  3. Su diseño está hecho pensando en la armonía con el clima del lugar donde se encuentran, topografía, características naturales, para que brinden protección, confort y contribuyan a la buena salud de quienes los habitan.
bioarq

En la aplicación de este tipo de arquitectura, la tendencia es volver a utilizar materiales naturales que hoy conocemos como «antiguos», explica la arquitecta Norma Greco, especialista en el tema, en una entrevista publicada por el sitio El mapa digital. El impacto que producen los materiales naturales es mucho menor al que generan los materiales usados en la actualidad.

«Hoy se están revalorizando, se están viendo otros criterios, la manera de vivir es diferente y nuestras exigencias de confort también son diferentes», opina la experta.

Los materiales que entran en esta categoría son, por ejemplo, el lodo (barro), la madera, piedra, varios tipos de cañas – bambú o fibras vegetales, la tierra cruda, entre muchos más.

No por el hecho de hacer arquitectura con este tipo de elementos, quiere decir que necesariamente el resultado de las construcciones vaya a ser rústico y precario. Al construir, además de buscar un bajo nivel de impacto ambiental se procura que quienes habiten o utilicen el inmueble se sientan en armonía y hallen confort.

Además, se utilizan tecnologías y técnicas de construcción diversas con los mismos materiales, brindando distintas alternativas de diseño y construcción prácticas, estéticas y al gusto de sus dueños.

Construir acorde al clima

El diseño bioclimático, que implica este tipo de construcción, se refiere a que la obra siempre debe estar vinculada con el clima de la región, tomando en cuenta condiciones tales como el asolamiento, la disposición de las entradas de luz y calor al inmueble (para poder tener menor necesidad de usar recursos energéticos artificiales, para iluminar o calentar el sitio). Por ello la orientación de la vivienda o edificación debe ser estratégica.

Otros factores a tomar en cuenta son: la condición de los vientos, la topografía del lugar, el tipo de vegetación que lo rodea y por supuesto los recursos hídricos naturales.

Hay que buscar la posibilidad de incorporar sistemas de energía renovables y sustentables, por ejemplo paneles solares o sistemas eólicos y también que los efluentes de aguas negras y grises puedan ser tratados en la misma vivienda, para no depender, al menos no totalmente, de las redes locales de electricidad y drenajes, que son origen de problemas ambientales.

Por supuesto, el cuidado de los recursos no debe ser solamente parte de las características de la casa, sino también ser parte del estilo de vida de quienes la habitan.

SOlar

Espacios sanos

Para que la vivienda o edificación permita que quien la ocupa pueda vivir en armonía con ella, se deben cumplir requisitos escenciales, entre los cuales está que la temperatura ambiental sea adecuada, no muy elevada, con una humedad media del 50%.  No debe estar hecha con materiales derivados de productos químicos que puedan ser tóxicos y se debe evitar al máximo cualquier tipo de ondas electromagnéticas.



Bioarquitectura en Ecuador

En nuestro país contamos con edificaciones que fueron construidas procurando cuidar del medio ambiente y que cumplen con algunos o todos los factores de Bioarquitectura, ya mencionados.
Un ejemplo es el Mashpi Eco Lodge, ubicado en el bosque tropical de Chocó, provincia de Esmeraldas, que fue construido sin talar un solo árbol del sitio. Por lo contrario, el terreno donde se encuentra fue adquirido por sus dueños para detener la tala indiscriminada que sufrió este maravilloso punto de la naturaleza, que ya había sido destruido en su 90%.

Fue levantado donde quedaba un antiguo aserradero, diseñado para integrarse armomiosamente en en el punto de mayor biodiversidad de la reserva de Mashpi. Las carreteras de acceso son las que utilizaba anteriormente la la maderera que allí estaba. No construyeron vías nuevas.

Posee un sistema de manejo de desechos, obtienen alimentos producidos en la localidad, sin uso de pesticidas, evitando las consecuencias contaminantes de estos y de trasladar productos importados.

mashpi

Utilizan agua de la cascada cercana, que es canalizada hacia un tanque de almacenamiento, luego es filtrada y purificada con rayos UV, antes de ser utilizada. Realizan reciclaje y elaboran abono orgánico, eliminan mediante una planta biológica sus aguas residuales, reduciendo daño al ecosistema circundante.

Los senderos para que los visitantes recorran están reforzados con cajas de plástico recicladas. Por su cercanía, se conecta a la red de la central hidroeléctrica pública, que aprovecha la energía generada por el sistema fluvial natural. Además, ejecuta prácticas de ahorro de energía dentro del Lodge.

 El hotel fue cosntruido con una técnica denominada Emmedue, que emplea materiales que contrarrestan las altas temperaturas en época de calor y las bajas temperaturas en temporada de frío, así no tiene que depender de sistemas externos de calefacción o enfriamiento.

Otro ejemplo de este tipo de arquitectura, es el Kappawi Eco Lodge & Reserve, un hotel comunitario y reserva ecológica ubicado en la provincia de Pastaza. Está rodeado por los ríos Pastaza y Capahuari, ambos afluenets del Río Amazonas.

Este hotel ganador de premios –nombrado uno de los “50 Mejores Ecolodges” en 2008 por National Geographic y ganador del Premio Ecuador del PNUD en 2010 —es propiedad de y administrado por el pueblo indígena Achuar.

Construyeron el establecimiento usando materiales locales, técnicas tradicionales y tecnologías de bajo impacto y amigables al ambiente. El 90% del personal del albergue proviene de comunidades locales. En 2011, Kapawi obtuvo la verificación de Rainforest Alliance por su compromiso con el turismo sostenible.

El área operativa del lodge comprende un quinto de los 5.000 kilómetros cuadrados que tiene el territorio de la nacionalidad indígena Achuar. Fue construido de acuerdo al concepto de arquitectura de esta comunidad ancestral.
